Fjädrande styrning SSG TYP 17
SSG TYP 17 Fjädrande styrning
Beteckning: SSG 7005 – Typ och variant – Dk – H – Fjäderkorg Nr
Exempel: SSG 7005 – Typ 17B Dk 378 H=1550 NR 14
Tänk på: Om H ej anges levereras 2 st två meters gängstång
Fjäderkorg räknas fram genom tabell SSG7050

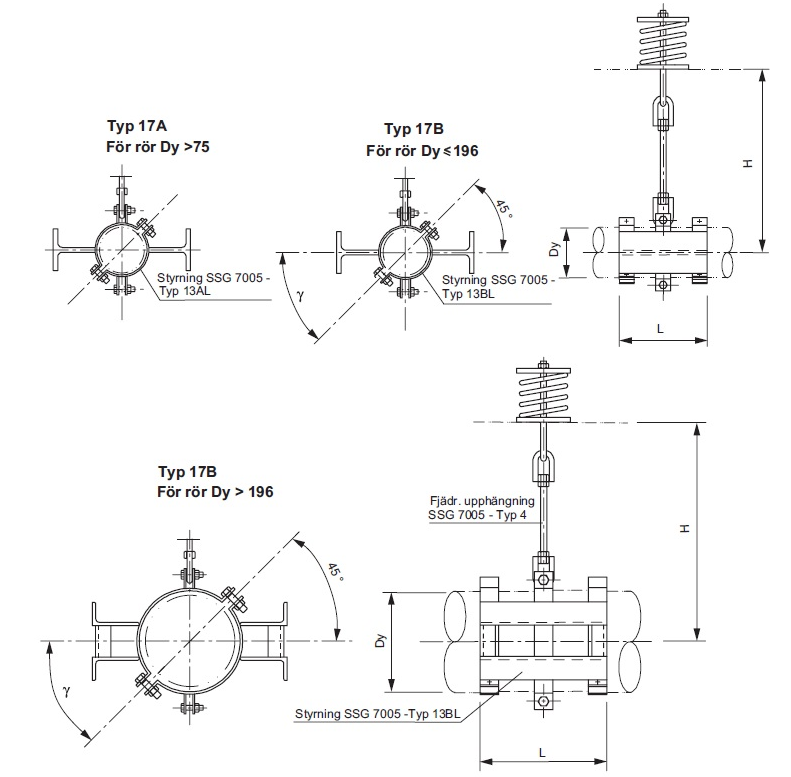

17A med styrning 13AL för oisolerade rör eller skyddsisolering max 80 mm
17B med styrning 13BL för isolerade rör
Fjäderns storlek skall alltid anges vi beställning.
| D k | Typ 17A - Beställningsvara | Typ 17 B - Beställningsvara |
|---|---|---|
| 43 | x | x |
| 45 | x | x |
| 49 | x | x |
| 52 | x | x |
| 56 | x | x |
| 61 | x | x |
| 64 | x | x |
| 71 | x | x |
| 77 | x | x |
| 84 | x | x |
| 90 | x | x |
| 104 | x | x |
| 110 | x | x |
| 115 | x | x |
| 120 | x | x |
| 133 | x | x |
| 141 | x | x |
| 157 | x | x |
| 162 | x | x |
| 170 | x | x |
| 196 | x | x |
| 207 | x | x |
| 222 | x | x |
| 247 | x | x |
| 257 | x | x |
| 276 | x | x |
| 308 | x | x |
| 327 | x | x |
| 359 | x | x |
| 378 | x | x |
| 410 | x | x |
| 419 | x | x |
| 431 | x | x |
| 461 | x | x |
| 513 | x | x |
| 562 | x | x |
| 610 | x | x |
| 711 | x | x |
| 813 | x | x |
| 914 | x | x |
| 1 016 | x | x |
| 1 118 | x | x |
| 1 219 | x | x |
