Fjädrande styrning SSG TYP 28
SSG TYP 28 Fjädrande styrning

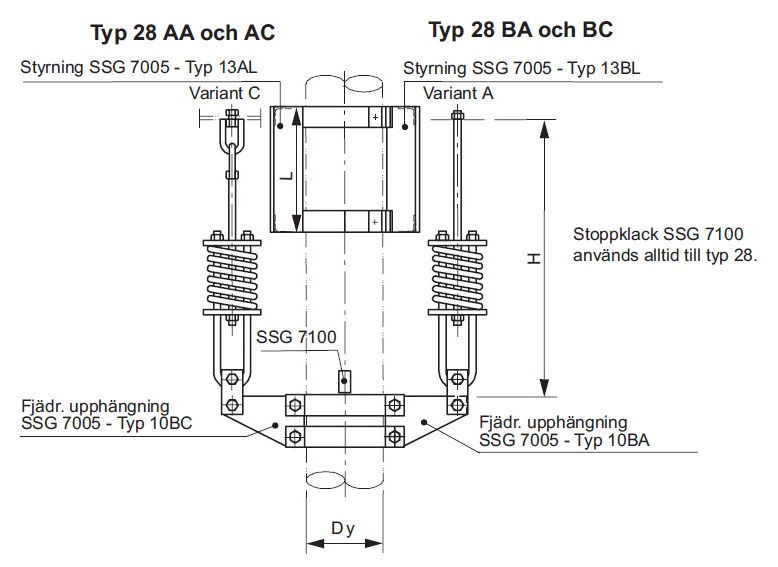

Beteckning: SSG 7005 – Typ och variant – Dk – H – Fjäderkorg Nr -Stoppklack SSG 7100 – Typ – Mtrl – Antal
Exempel: SSG 7005 – Typ 28AC Dk 327 H=1250 NR 30 SSG 7100 A 1.4404 4 st
Tänk på: Om H ej anges levereras 2 st två meters gängstång
Fjäderkorg räknas fram genom tabell SSG7050
SSG 7100 ska svetsas på rör, viktigt med kvaltén på dessa
28AA & AC med styrning 13AL för oisolerade rör eller skyddsisolering max 80 mm
28BA & BC med styrning 13BL för isolerade rör
Fjäderns storlek skall alltid anges vi beställning.
| D k | Typ 28AA - Beställningsvara | Typ 28AC - Beställningsvara | Typ 28BA - Beställningsvara | Typ 28BC - Beställningsvara |
|---|---|---|---|---|
| 43 | x | x | x | x |
| 45 | x | x | x | x |
| 49 | x | x | x | x |
| 52 | x | x | x | x |
| 56 | x | x | x | x |
| 61 | x | x | x | x |
| 64 | x | x | x | x |
| 71 | x | x | x | x |
| 77 | x | x | x | x |
| 84 | x | x | x | x |
| 90 | x | x | x | x |
| 104 | x | x | x | x |
| 110 | x | x | x | x |
| 115 | x | x | x | x |
| 120 | x | x | x | x |
| 133 | x | x | x | x |
| 141 | x | x | x | x |
| 157 | x | x | x | x |
| 162 | x | x | x | x |
| 170 | x | x | x | x |
| 196 | x | x | x | x |
| 207 | x | x | x | x |
| 222 | x | x | x | x |
| 247 | x | x | x | x |
| 257 | x | x | x | x |
| 276 | x | x | x | x |
| 308 | x | x | x | x |
| 327 | x | x | x | x |
| 359 | x | x | x | x |
| 378 | x | x | x | x |
| 410 | x | x | x | x |
| 419 | x | x | x | x |
| 431 | x | x | x | x |
| 461 | x | x | x | x |
| 513 | x | x | x | x |
| 562 | x | x | x | x |
| 610 | x | x | x | x |
| 711 | x | x | x | x |
| 813 | x | x | x | x |
| 914 | x | x | x | x |
| 1 016 | x | x | x | x |
| 1 118 | x | x | x | x |
| 1 219 | x | x | x | x |
