Fjädrande styrning SSG TYP 29
SSG TYP 29 Fjädrande styrning
Beteckning: SSG 7005 – Typ och variant – Dk – H – Fjäderkorg Nr -Stoppklack SSG 7100 – Typ – Mtrl – Antal
Exempel: SSG 7005 – Typ 29B Dk 610 H=950 NR 30 SSG 7100B 1.4404 2 st
Tänk på: Om H ej anges levereras 2 st två meters gängstång
Fjäderkorg räknas fram genom tabell SSG7050
SSG 7100 ska svetsas på rör, viktigt med kvaltén på dessa

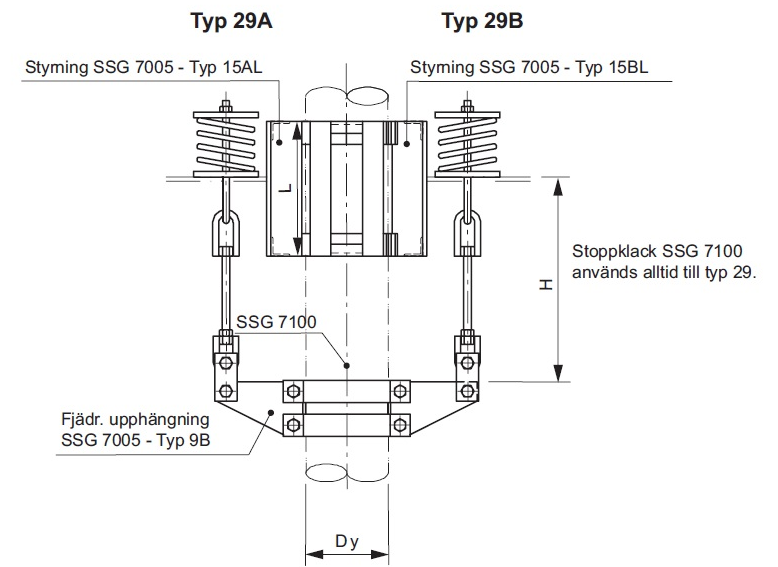

29A med styrning 15AL för oisolerade rör eller skyddsisolering max 80 mm
29B med styrning 15BL för isolerade rör
Fjäderns storlek skall alltid anges vi beställning.
| D k | Typ 29A - Beställningsvara | Typ 29B - Beställningsvara |
|---|---|---|
| 43 | x | x |
| 45 | x | x |
| 49 | x | x |
| 52 | x | x |
| 56 | x | x |
| 61 | x | x |
| 64 | x | x |
| 71 | x | x |
| 77 | x | x |
| 84 | x | x |
| 90 | x | x |
| 104 | x | x |
| 110 | x | x |
| 115 | x | x |
| 120 | x | x |
| 133 | x | x |
| 141 | x | x |
| 157 | x | x |
| 162 | x | x |
| 170 | x | x |
| 196 | x | x |
| 207 | x | x |
| 222 | x | x |
| 247 | x | x |
| 257 | x | x |
| 276 | x | x |
| 308 | x | x |
| 327 | x | x |
| 359 | x | x |
| 378 | x | x |
| 410 | x | x |
| 419 | x | x |
| 431 | x | x |
| 461 | x | x |
| 513 | x | x |
| 562 | x | x |
| 610 | x | x |
| 711 | x | x |
| 813 | x | x |
| 914 | x | x |
| 1 016 | x | x |
| 1 118 | x | x |
| 1 219 | x | x |
