Fjädrande styrning SSG TYP 27
SSG TYP 27 Fjädrande styrning
Beteckning: SSG 7005 – Typ och variant – Dk – H – Fjäderkorg Nr -Stoppklack
SSG 7100 – Typ – Mtrl – Antal
Exempel: SSG 7005 – Typ 27AA Dk 410 H=1800 NR 20 SSG 7100B OBEH 4 st
Tänk på: Om H ej anges levereras 2 st två meters gängstång
Fjäderkorg räknas fram genom tabell SSG7050
SSG 7100 ska svetsas på rör, viktigt med kvaltén på dessa

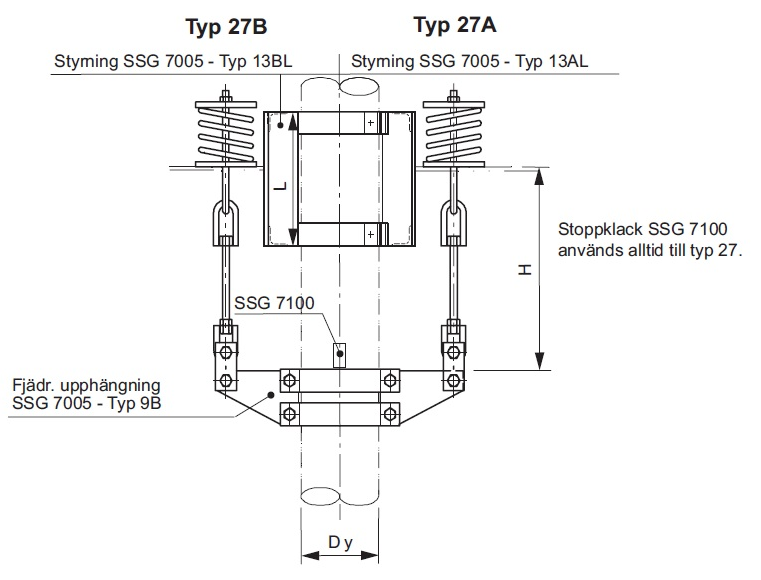

27A med styrning 13AL för oisolerade rör eller skyddsisolering max 80 mm
27B med styrning 13BL för isolerade rör
Fjäderns storlek skall alltid anges vi beställning.
| D k | - | Typ 32A - Beställningsvara |
|---|---|---|
| 43 | x | x |
| 45 | x | x |
| 49 | x | x |
| 52 | x | x |
| 56 | x | x |
| 61 | x | x |
| 64 | x | x |
| 71 | x | x |
| 77 | x | x |
| 84 | x | x |
| 90 | x | x |
| 104 | x | x |
| 110 | x | x |
| 115 | x | x |
| 120 | x | x |
| 133 | x | x |
| 141 | x | x |
| 157 | x | x |
| 162 | x | x |
| 170 | x | x |
| 196 | x | x |
| 207 | x | x |
| 222 | x | x |
| 247 | x | x |
| 257 | x | x |
| 276 | x | x |
| 308 | x | x |
| 327 | x | x |
| 359 | x | x |
| 378 | x | x |
| 410 | x | x |
| 419 | x | x |
| 431 | x | x |
| 461 | x | x |
| 513 | x | x |
| 562 | x | x |
| 610 | x | x |
| 711 | x | x |
| 813 | x | x |
| 914 | x | x |
| 1 016 | x | x |
| 1 118 | x | x |
| 1 219 | x | x |
